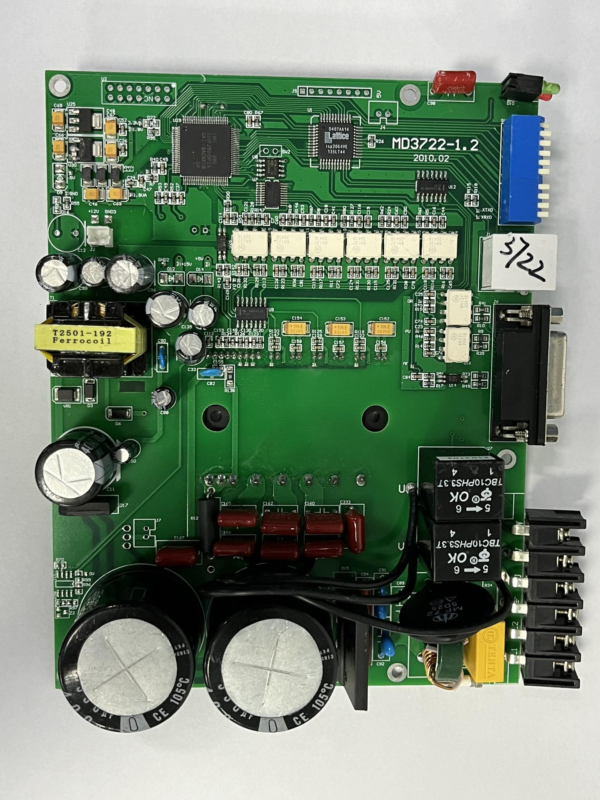

PCB Layers: Double-layer board
Application Field: Power supply circuit board PCBA processing
PCB Material: FR4 – 1.6mm – 1oz
Minimum Hole Diameter: 0.2mm
Surface Finish: Lead-free HASL (Hot Air Solder Leveling)
Delivery Time: 2 weeks (for PCBA)
Packaging Method: Anti-static, compartmentalized packaging
Standard Warpage: Less than 0.75%
